DIAGRAMAS ELÉCTRICOS DEL FORD SIERRA

Descargá el Diagrama Eléctrico que necesitas:

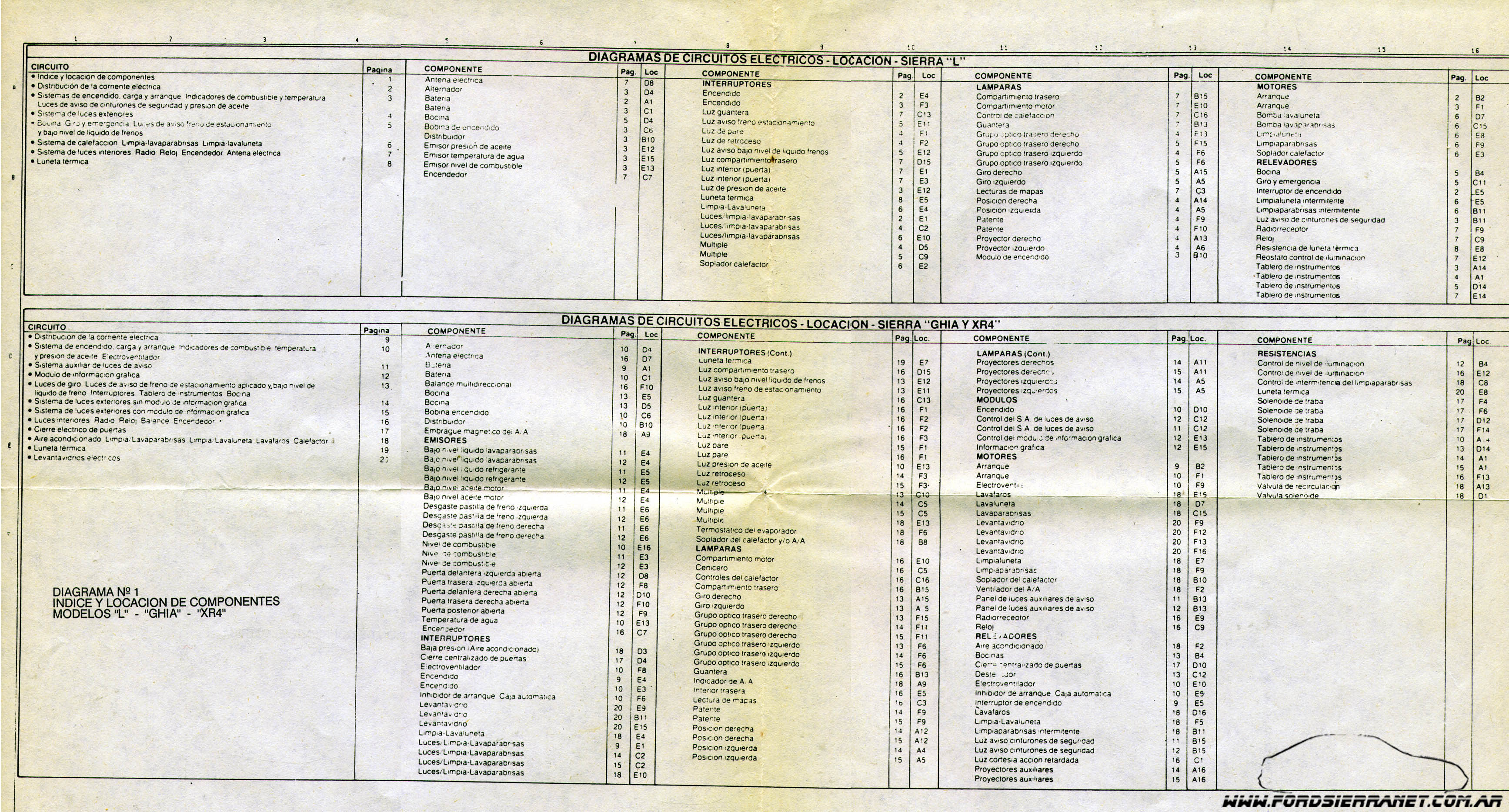

Diagrama N°1 - Indice y locación de componentes - Modelos L - GHIA - XR4

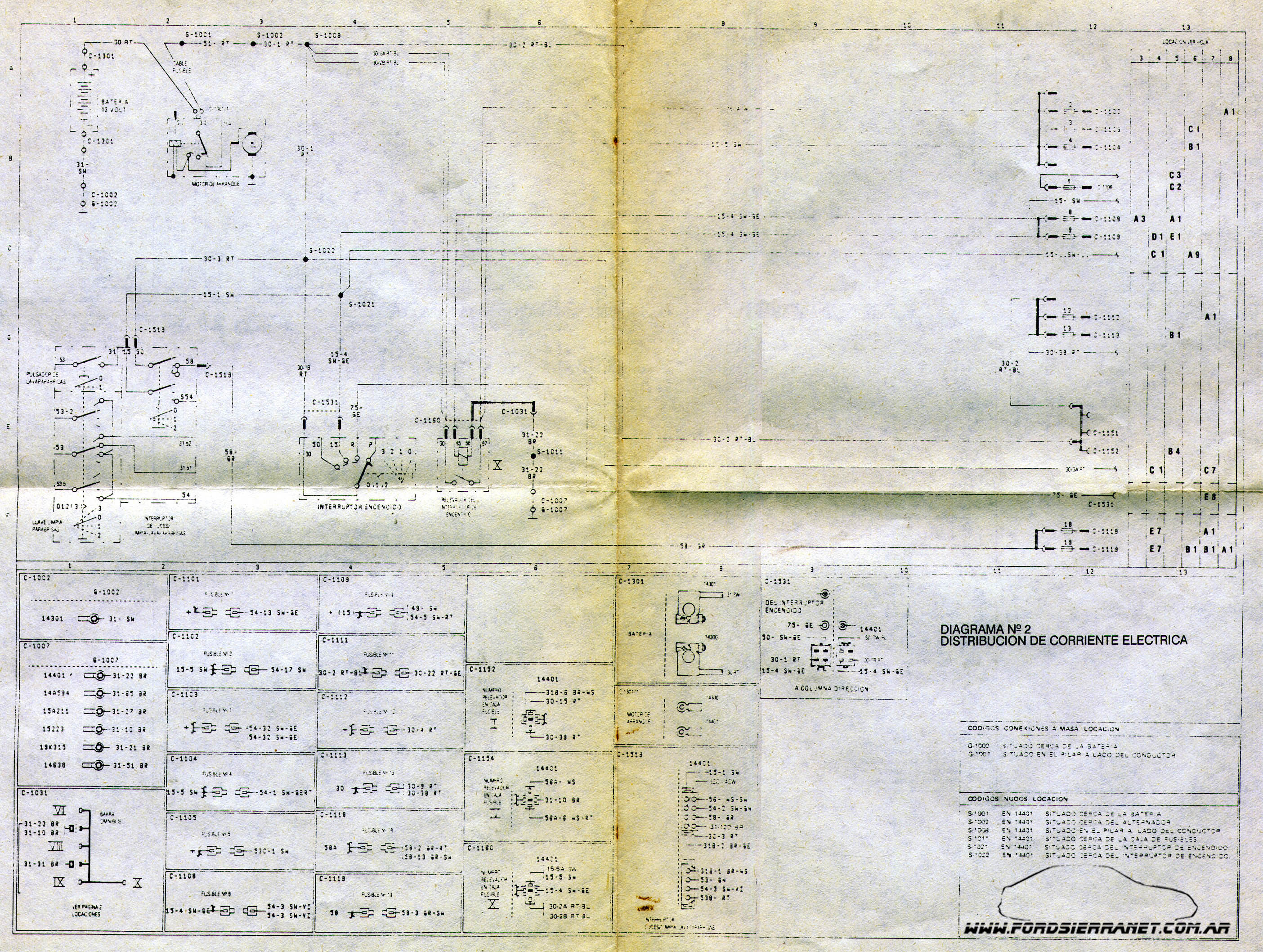

Diagrama N°2 - Distribución de corriente eléctrica

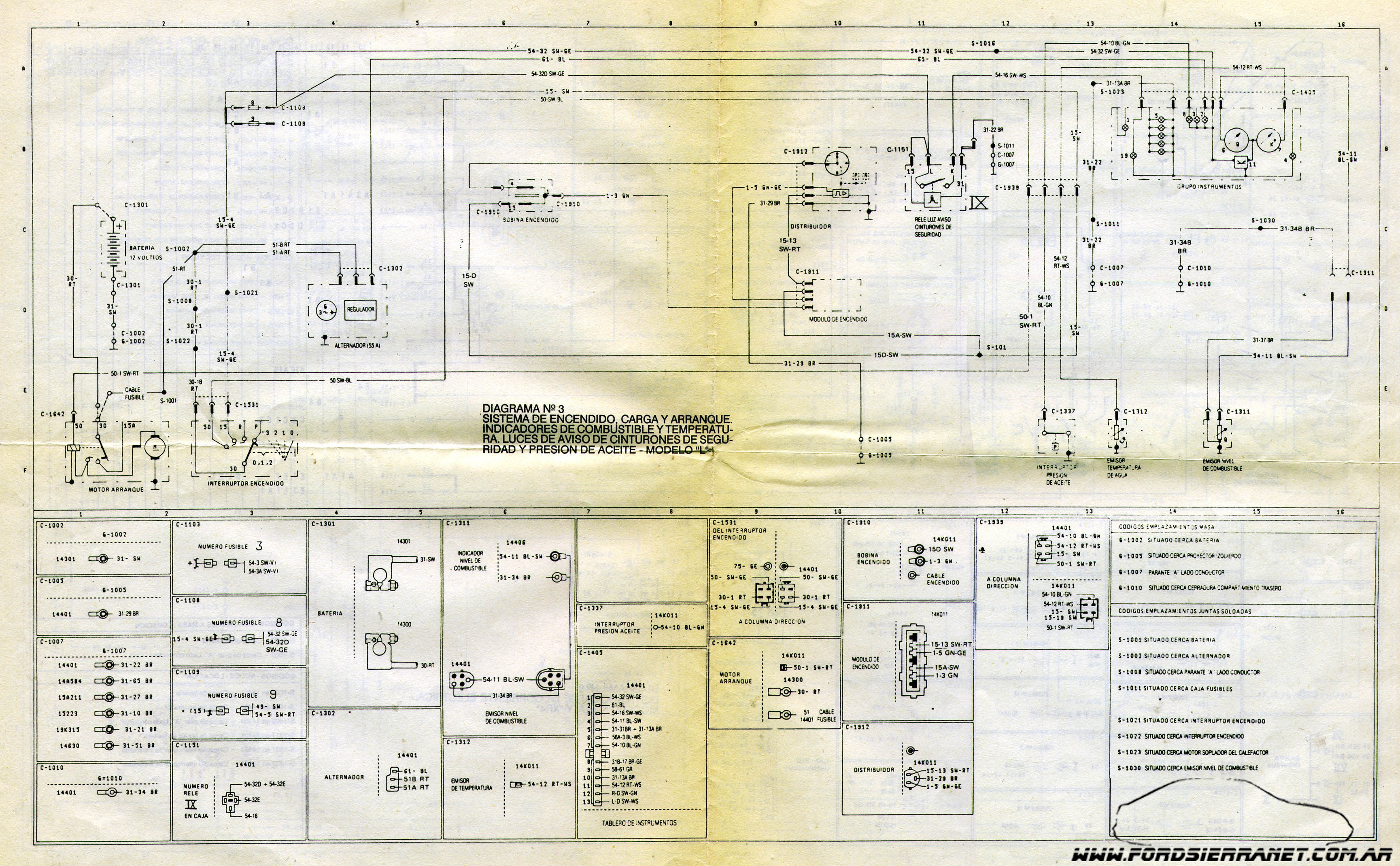

Diagrama N°3 - Sistema de encendido, carga y arranque - Indicadores de combustible y temperatura - Luces de aviso de cinturones de seguridad y presion de aceite - Modelo L

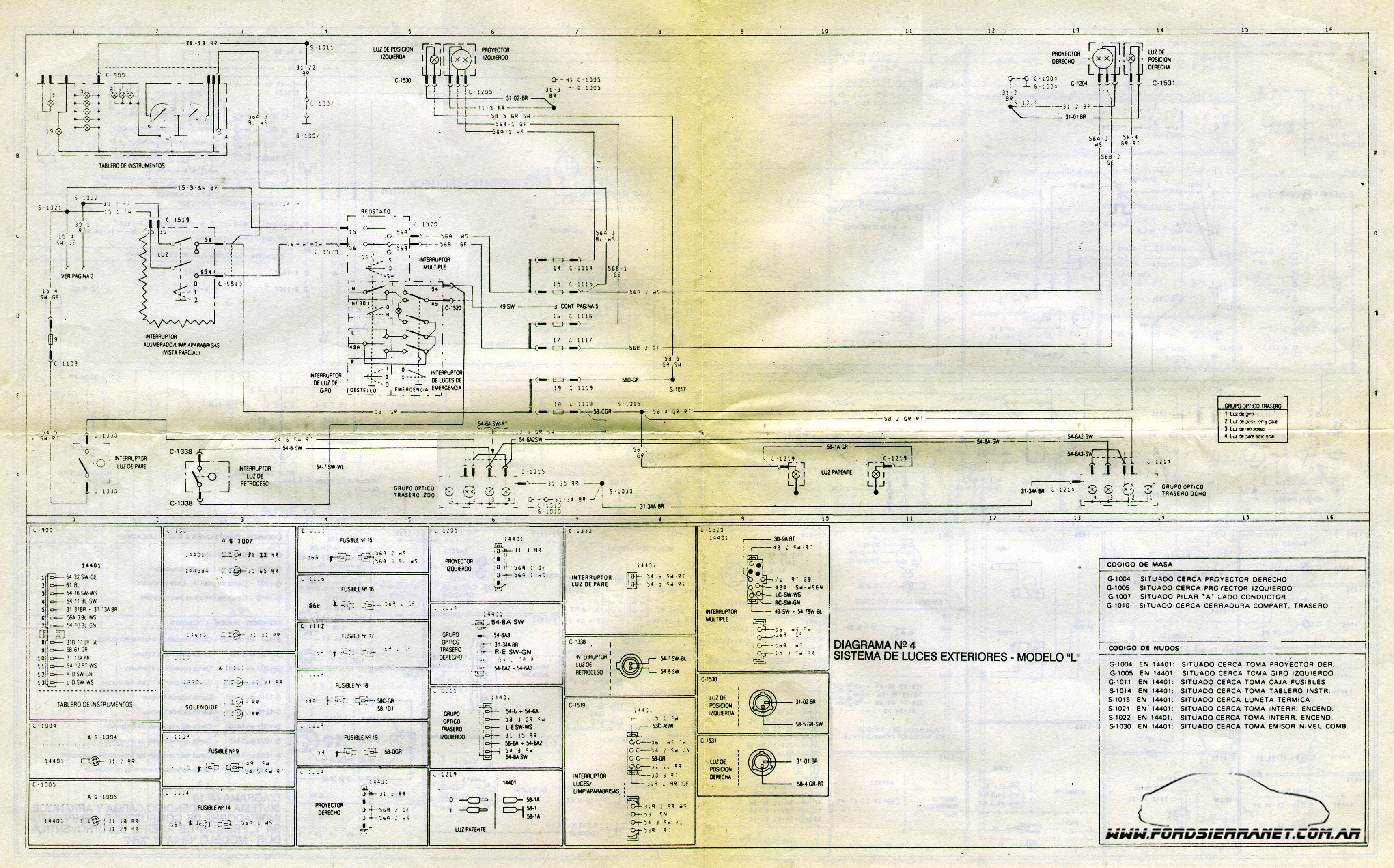

Diagrama N°4 - Sistema de luces exteriores - Modelo L

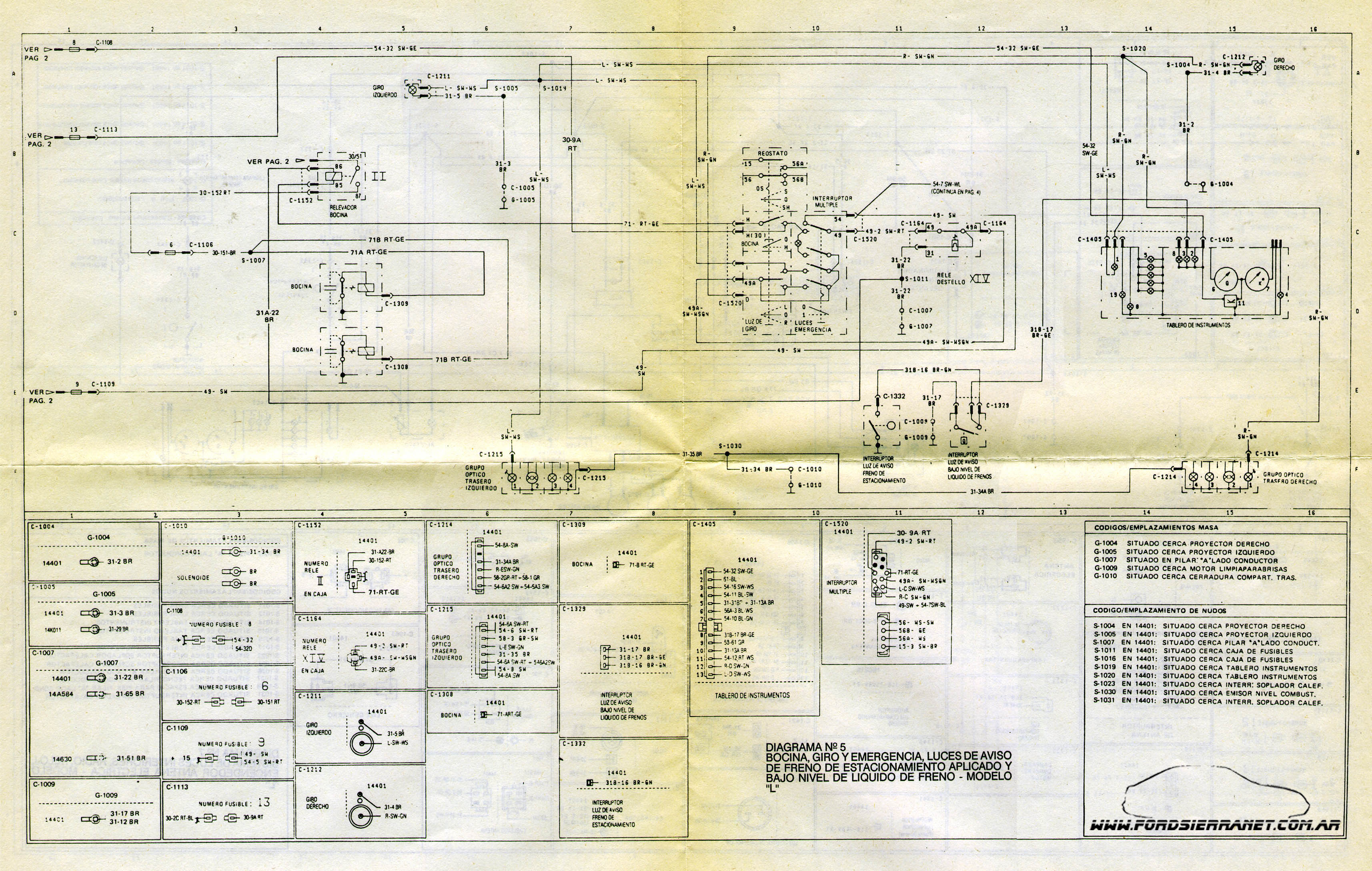

Diagrama N°5 - Bocina, giro y emergencia, luces de aviso de freno de estacionamiento aplicado y bajo nivel de liquido de freno - Modelo L

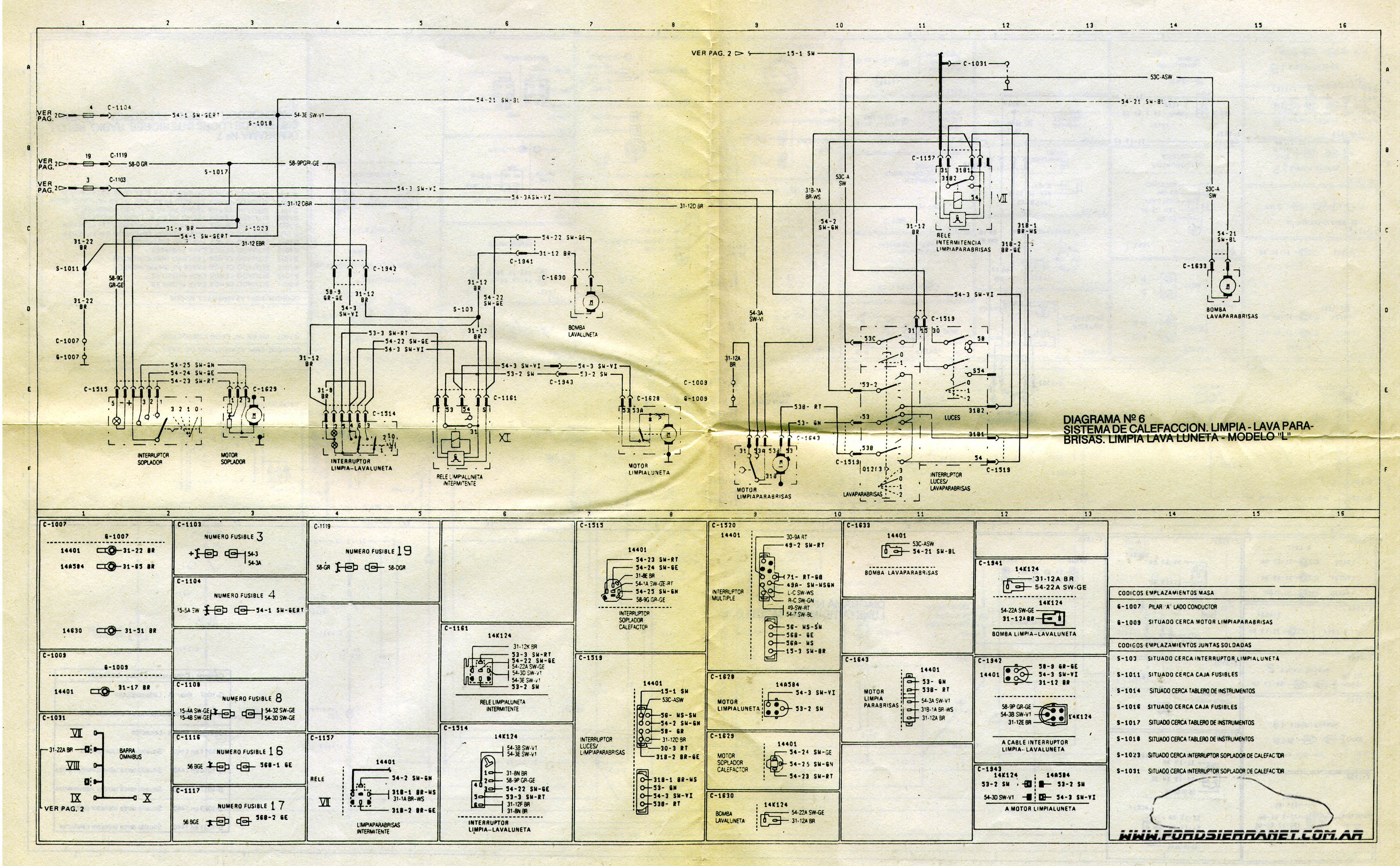

Diagrama N°6 - Sistema de calefaccion, limpia-lava parabrisas, limpia-lava luneta - Modelo L

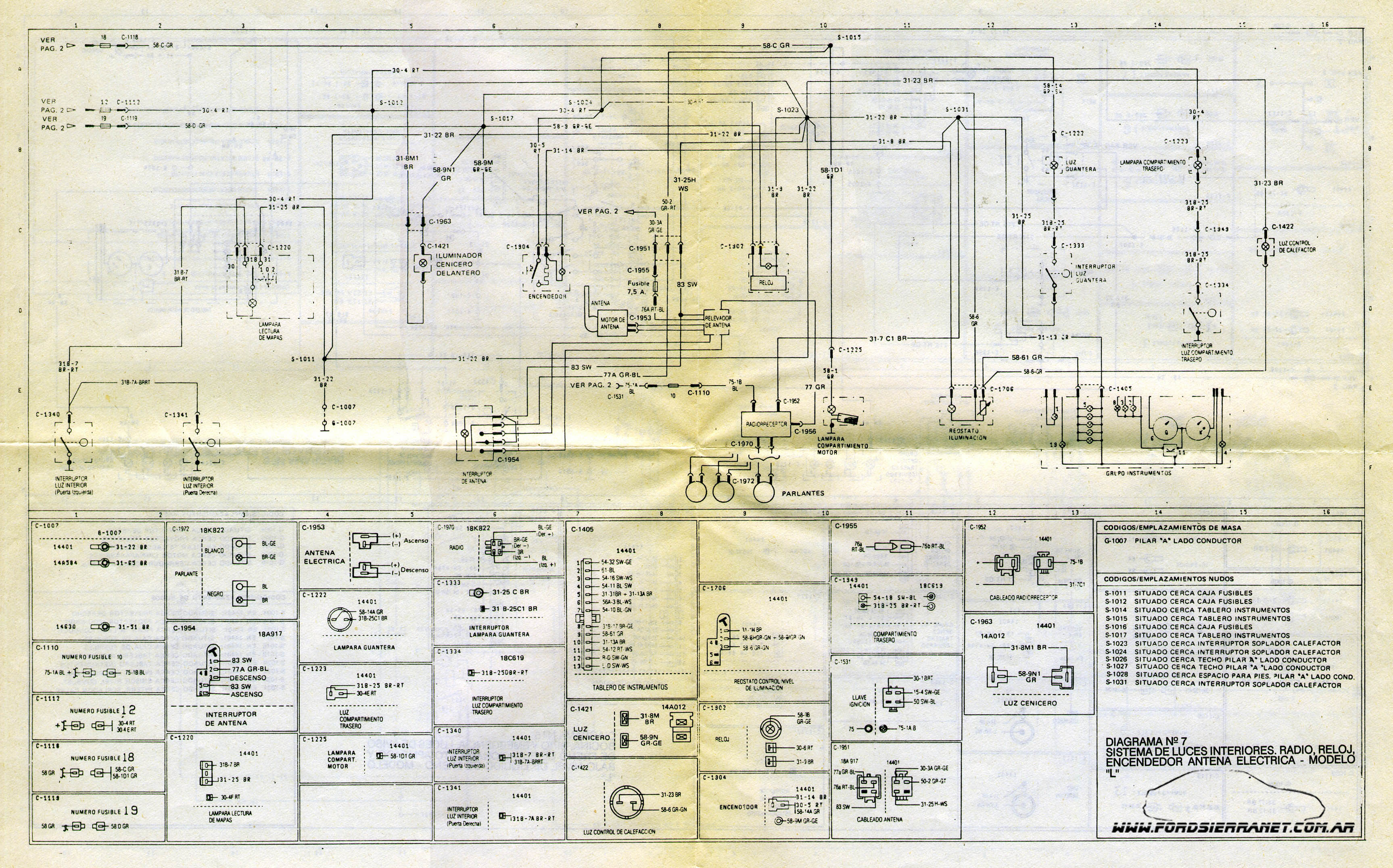

Diagrama N°7 - Sistema de luces interiores - Radio, reloj, encendedor, antena electrica - Modelo L

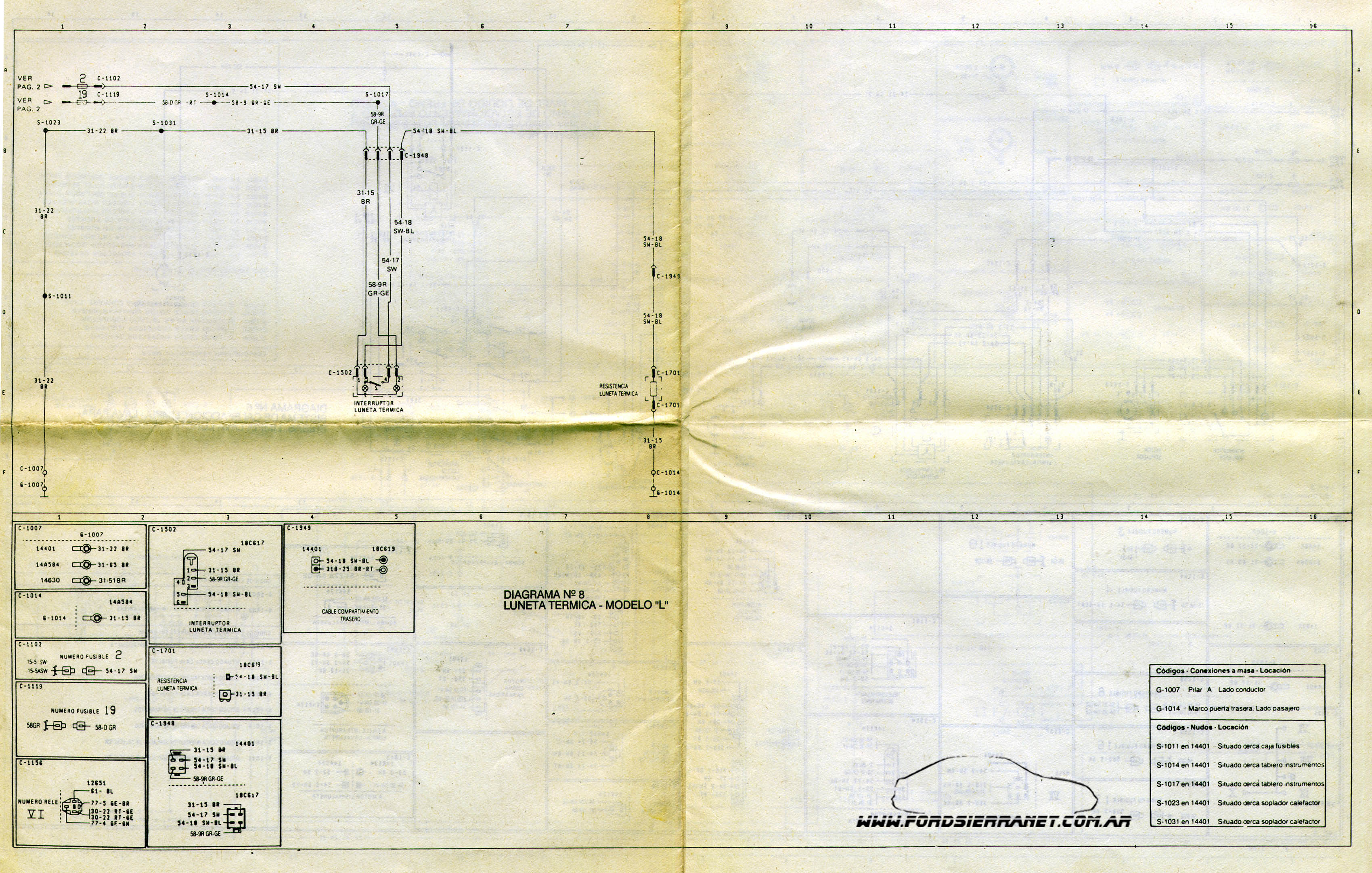

Diagrama N°8 - Luneta termica - Modelo L

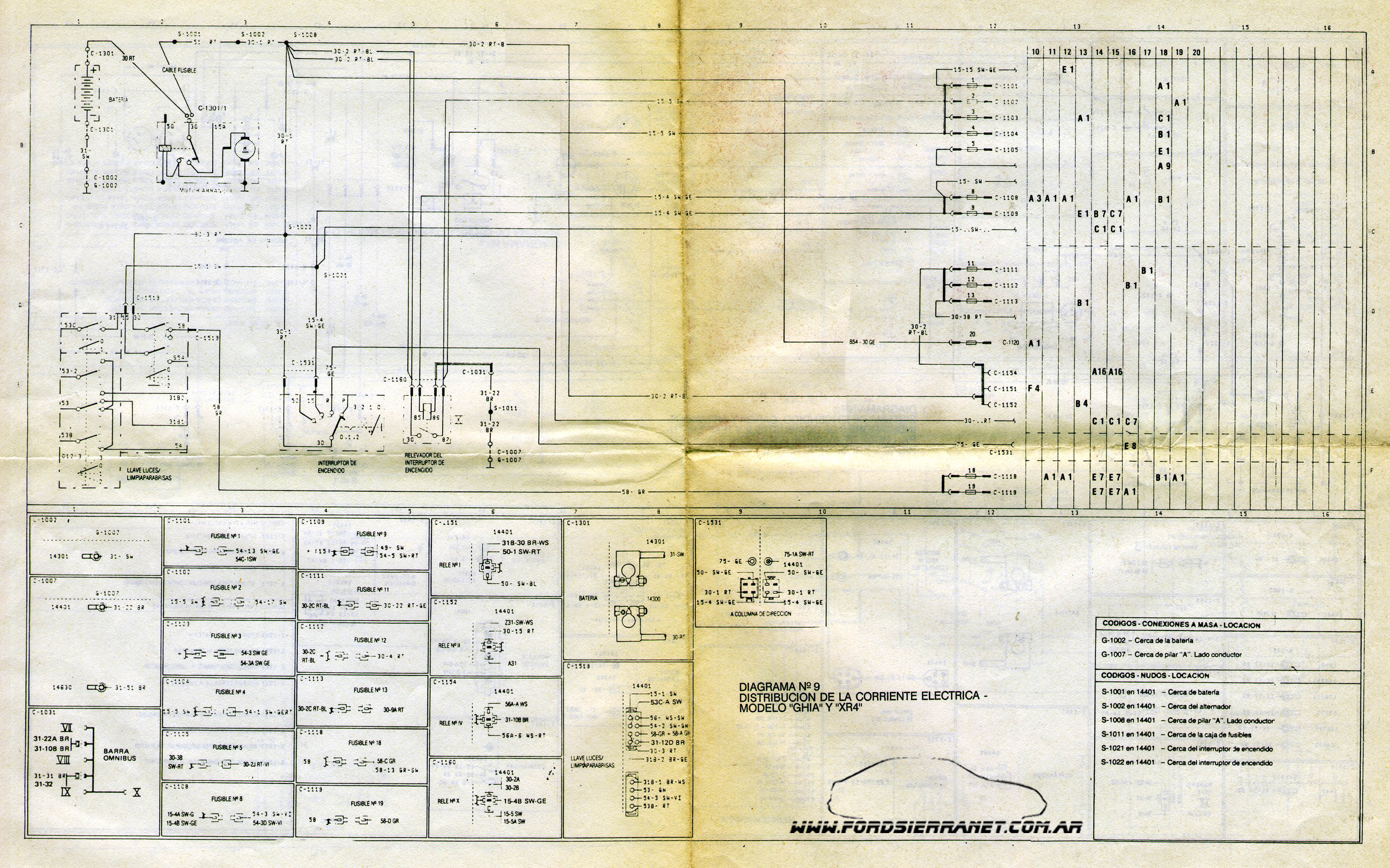

Diagrama N°9 - Distribucion de la corriente electrica - Modelo GHIA - XR4

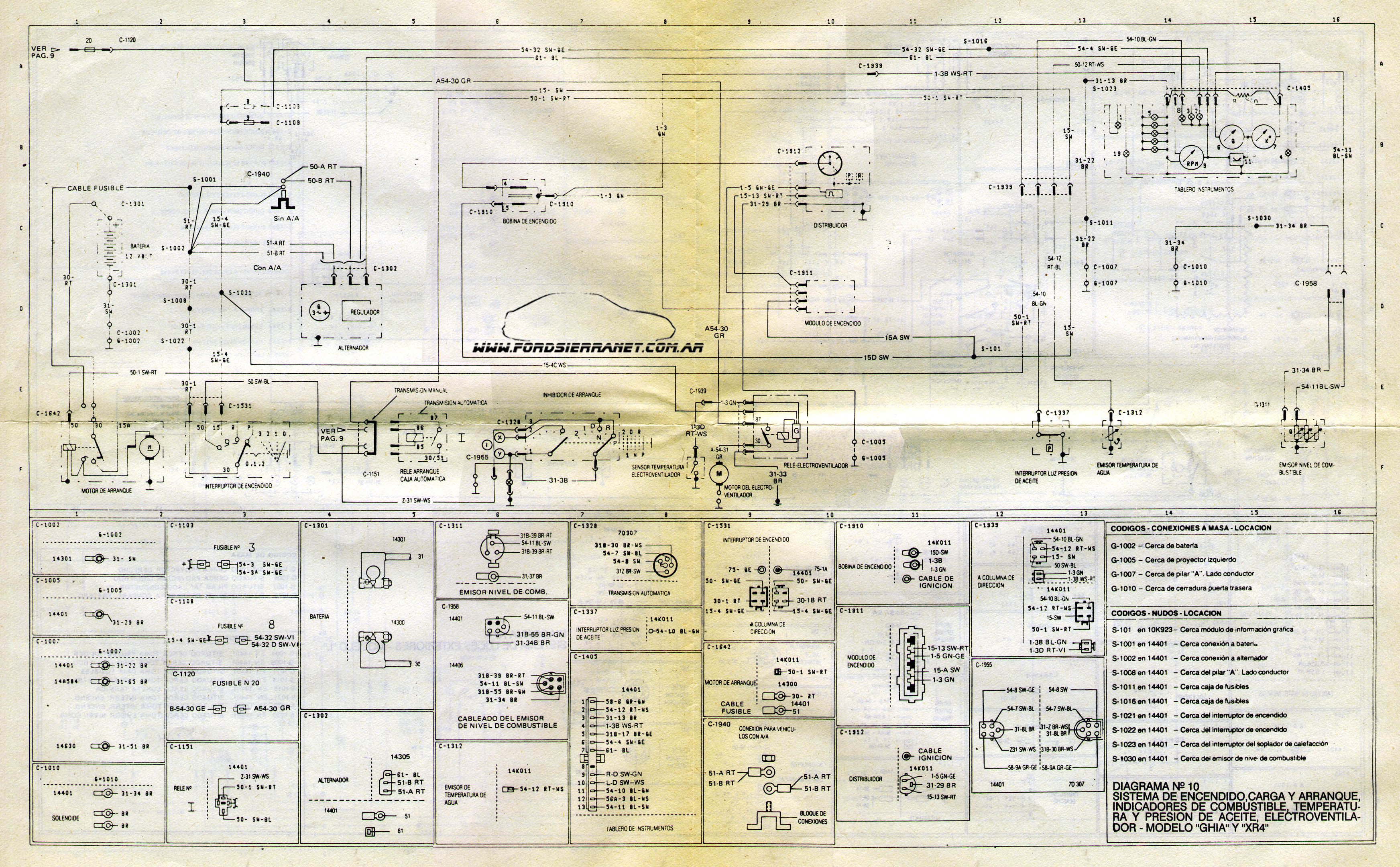

Diagrama N°10 - Sistema de encendido, carga y arranque, indicador de combustible, temperatura y presión de aceite, electroventilador - Modelo GHIA - XR4

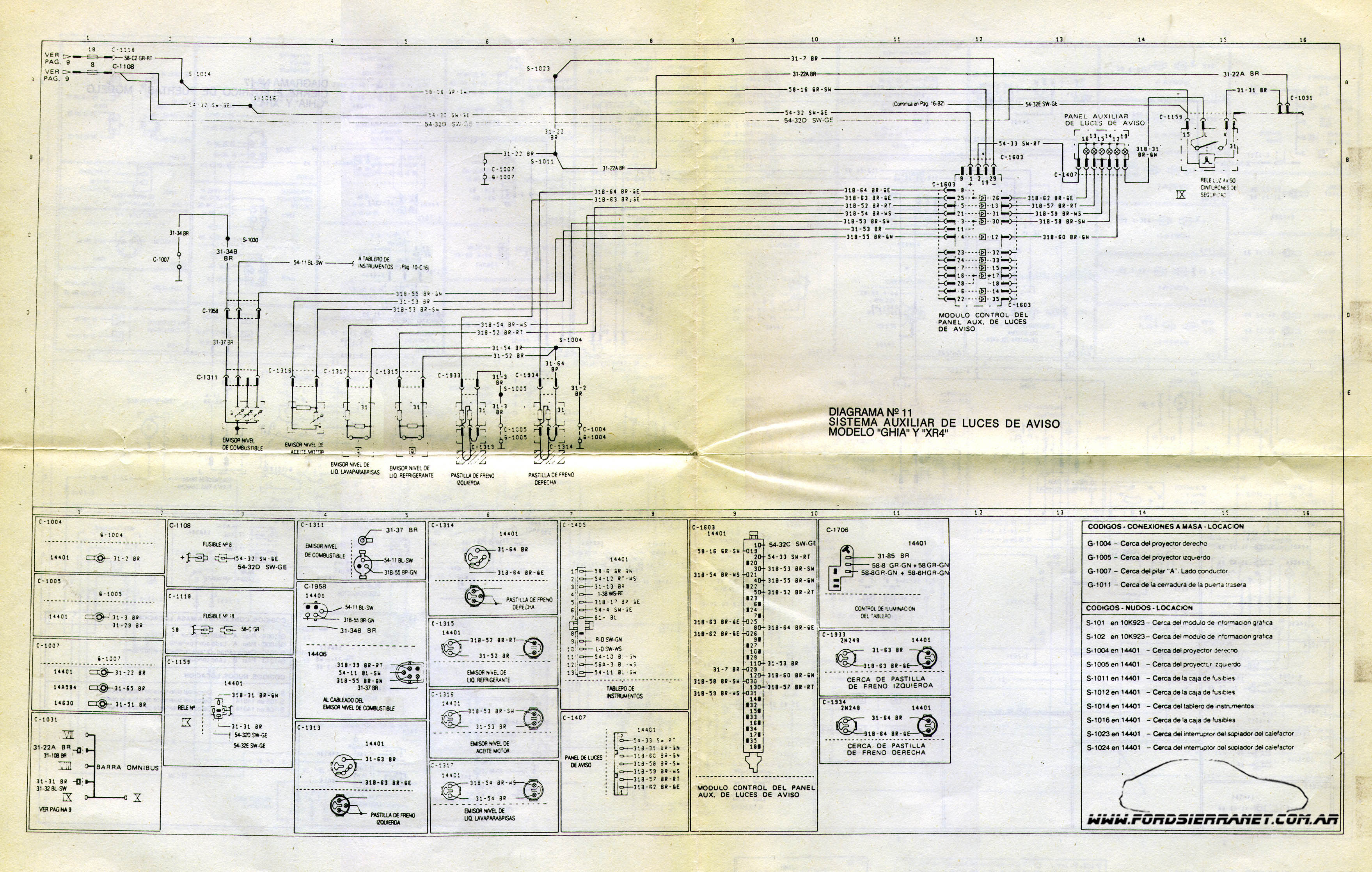

Diagrama N°11 - Sistema auxiliar de luces de aviso - Modelo GHIA - XR4

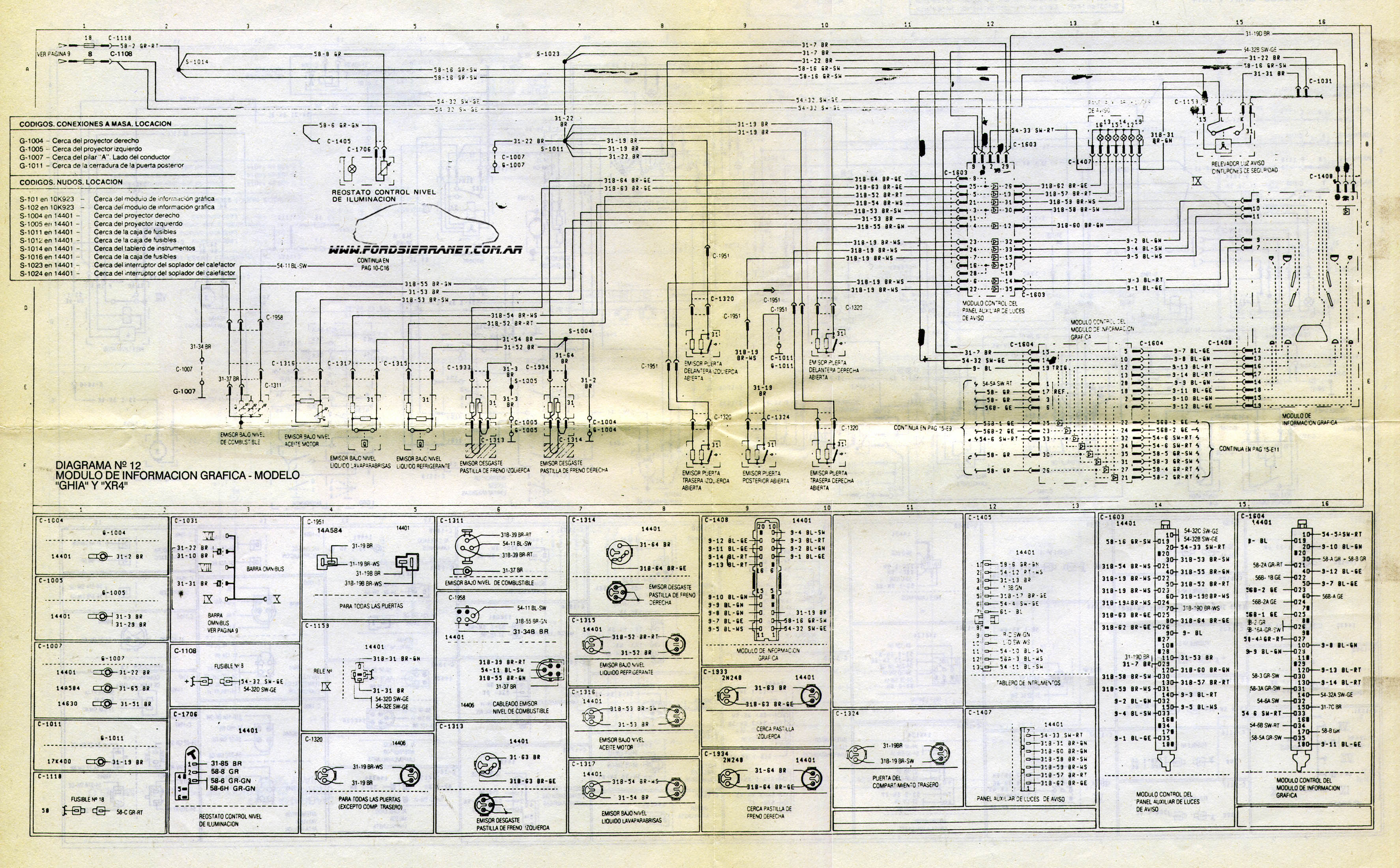

Diagrama N°12 - Modulo de Información Gráfica - Modelo GHIA - XR4

Diagrama N°13 - Luces de giro, aviso de freno de estacionamiento aplicado y bajo nivel de liquido de frenos - Interruptores - Tablero de instrumentos - Bocina

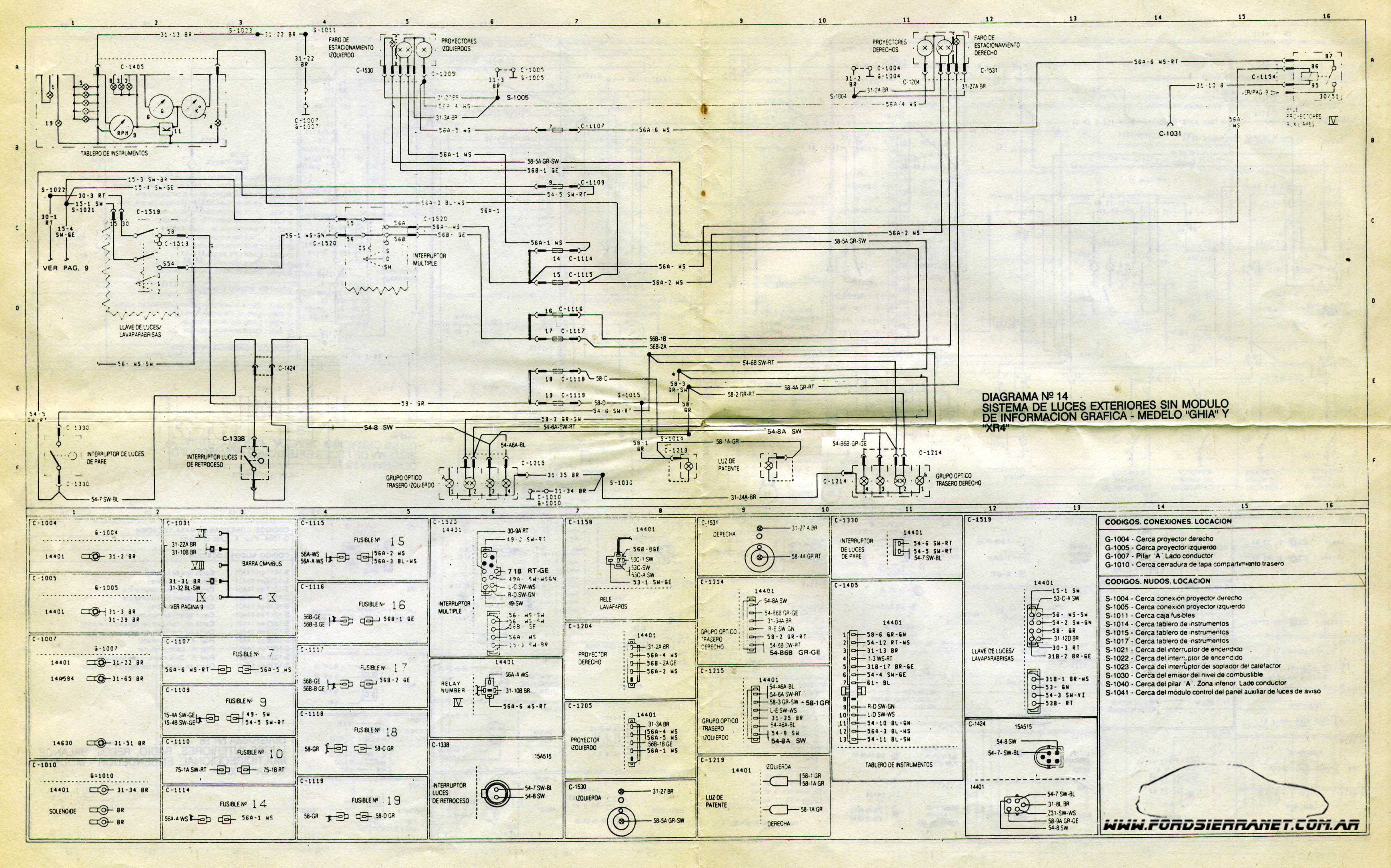

Diagrama N°14 - Sistema de luces exteriores sin modulo de informacion gráfica - Modelo GHIA - XR4

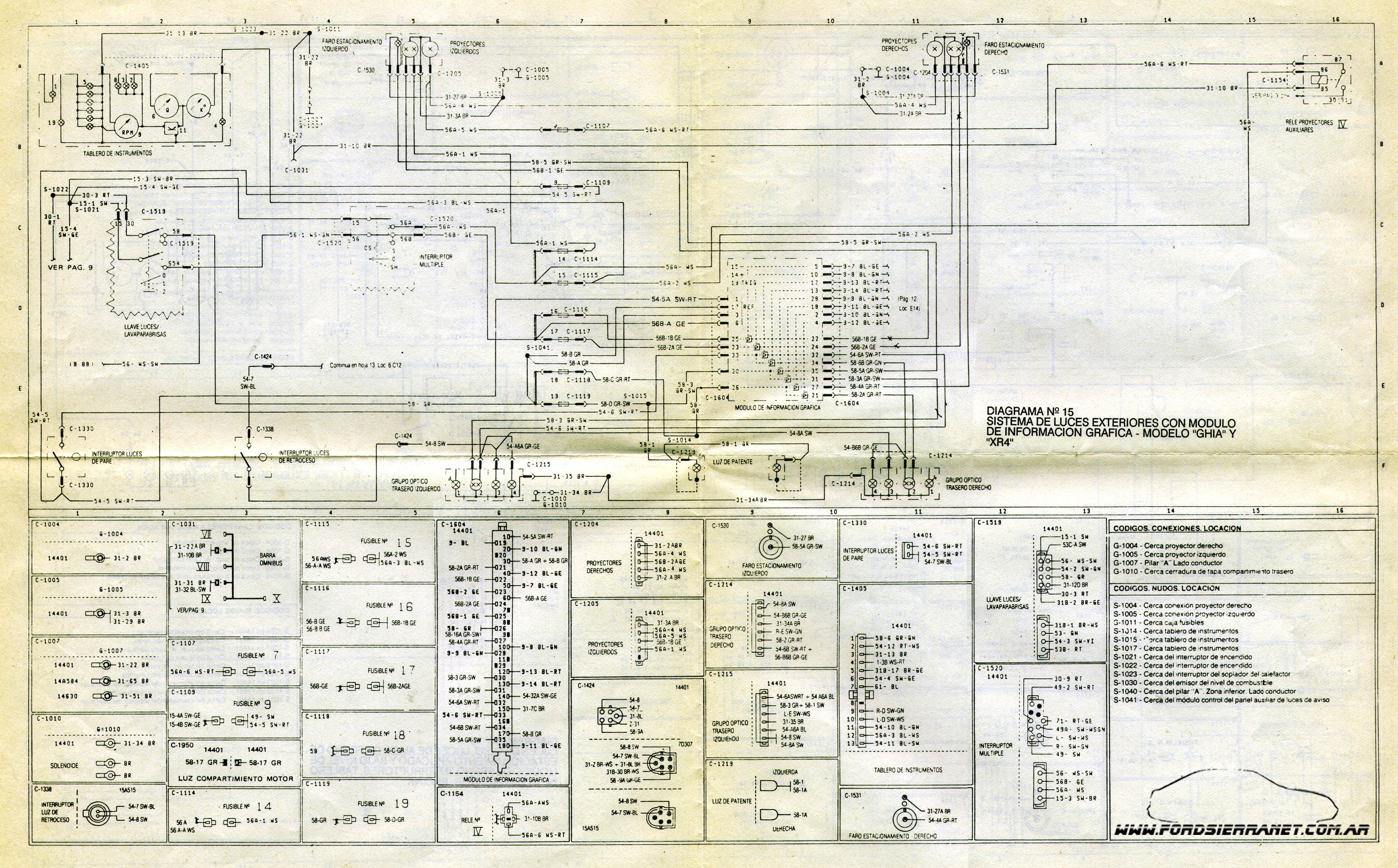

Diagrama N°15 - Sistema de luces exteriores con modulo de informacion gráfica - Modelo GHIA - XR4

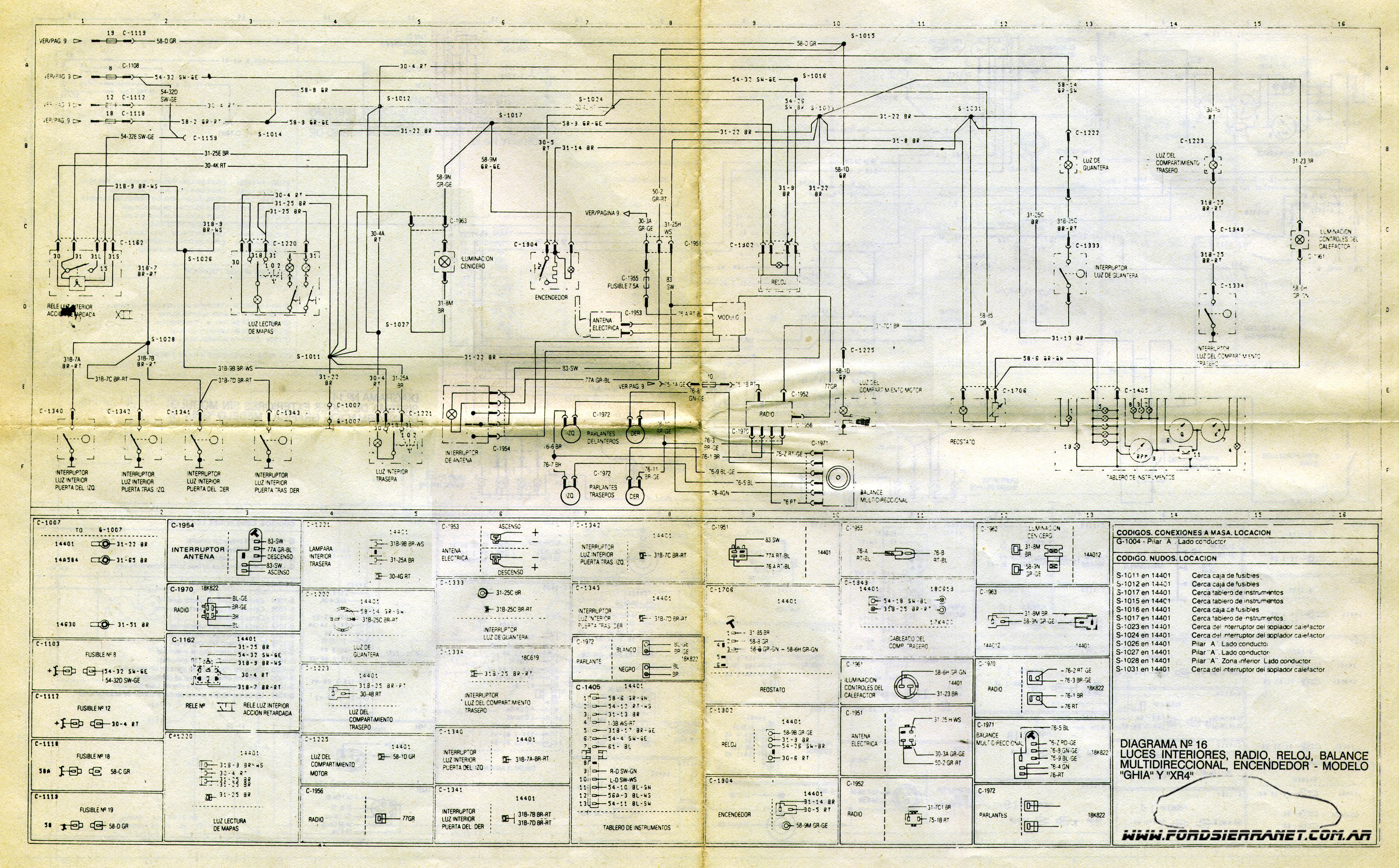

Diagrama N°16 - Luces interiores, radio, reloj, balance multidireccional, encendedor - Modelo GHIA - XR4

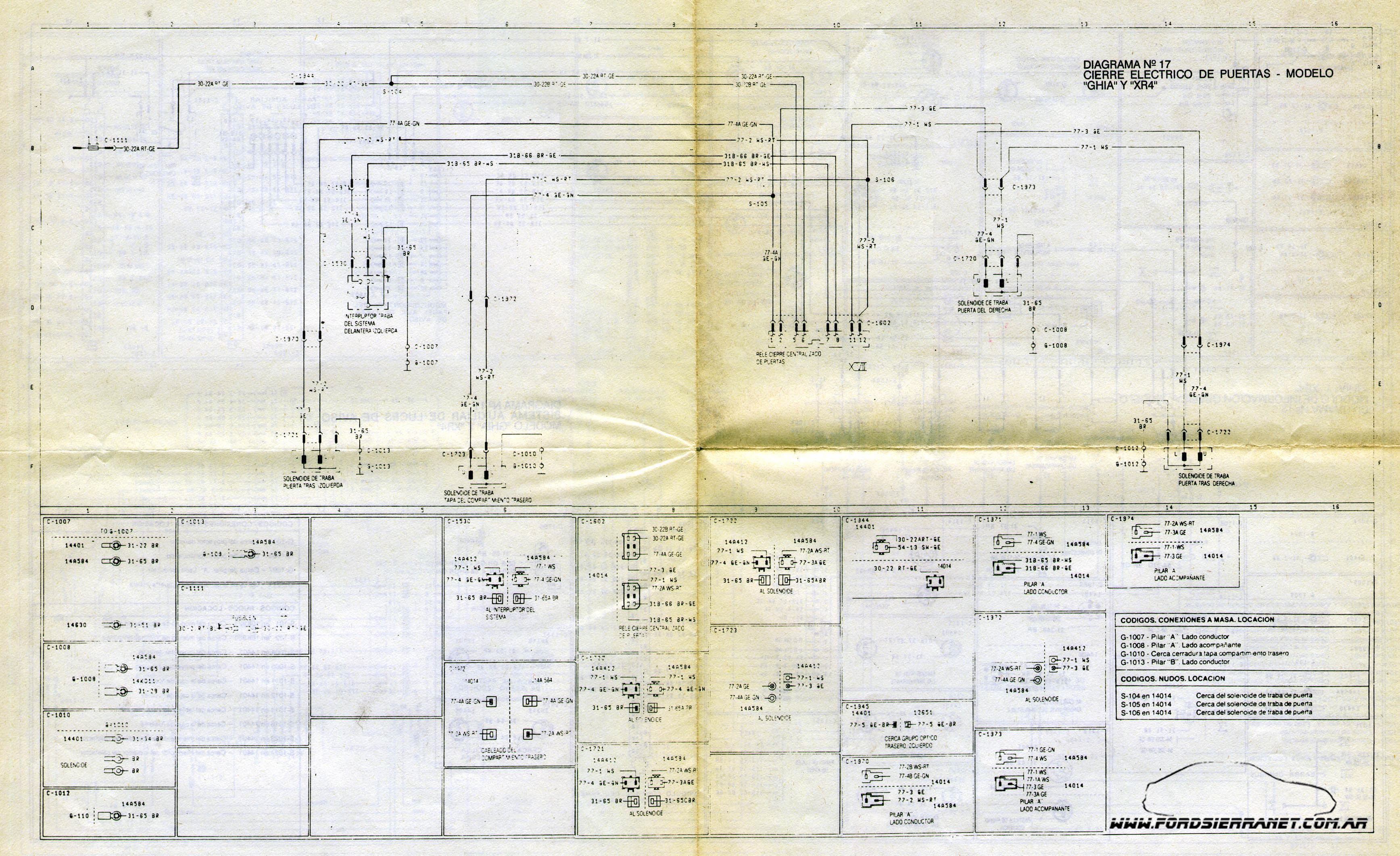

Diagrama N°17 - Cierre eléctrico de puertas - Modelo GHIA - XR4

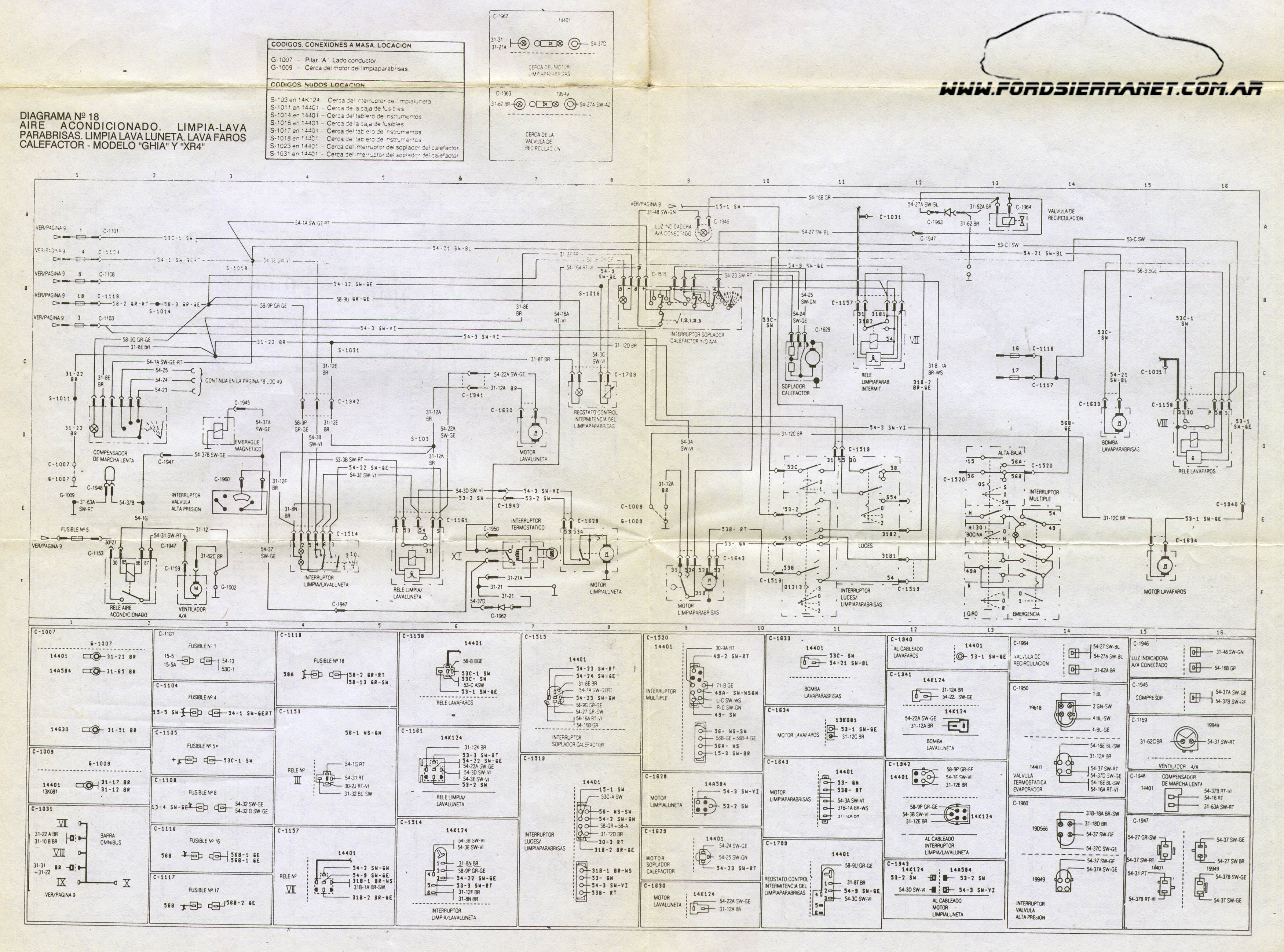

Diagrama N°18 - Aire Acondicionado - Limpia-lava parabrisas - Limpia-lava luneta - Lava faros - Calefactor - Modelo GHIA - XR4

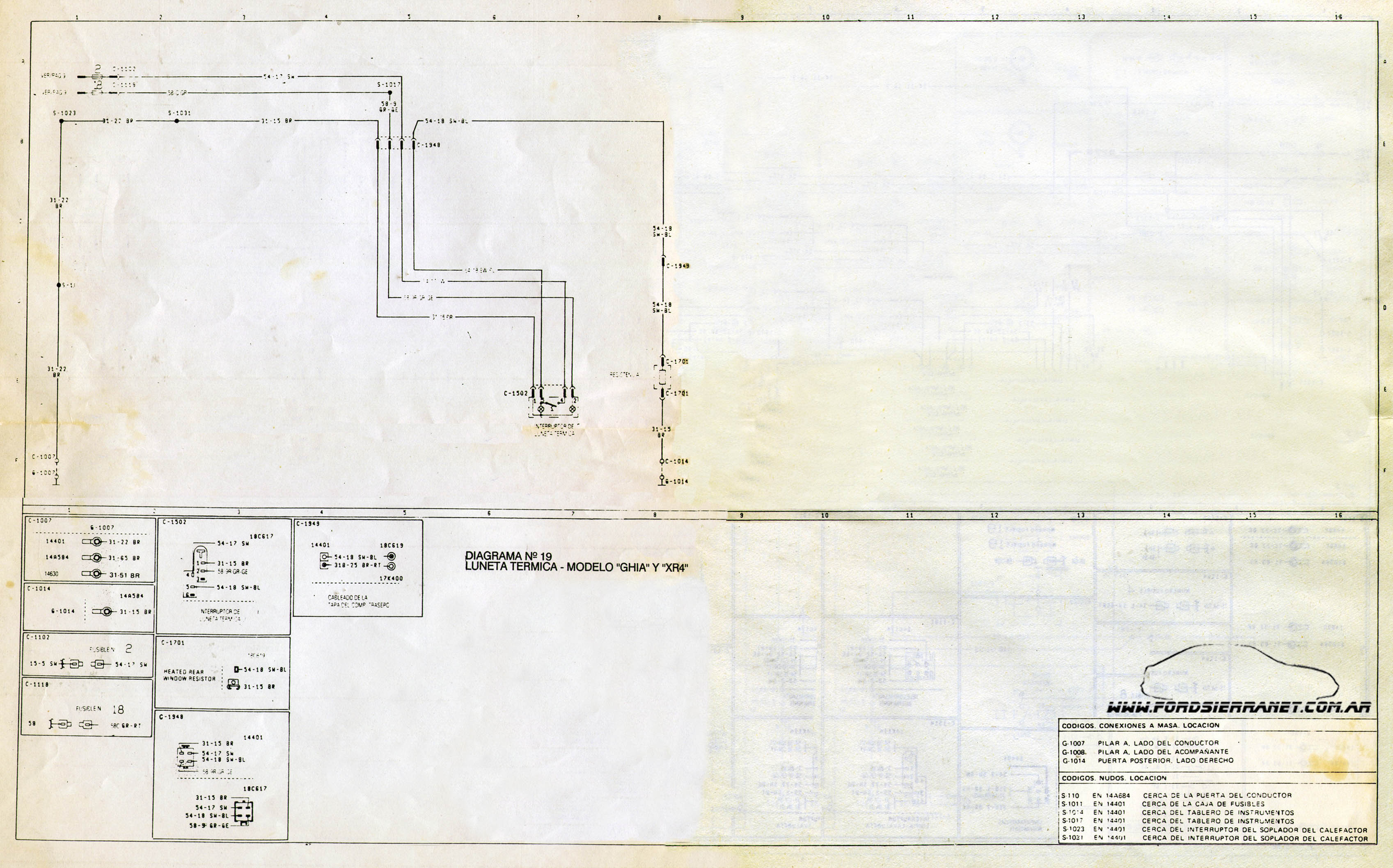

Diagrama N°19 - Luneta térmica - Modelo GHIA - XR4

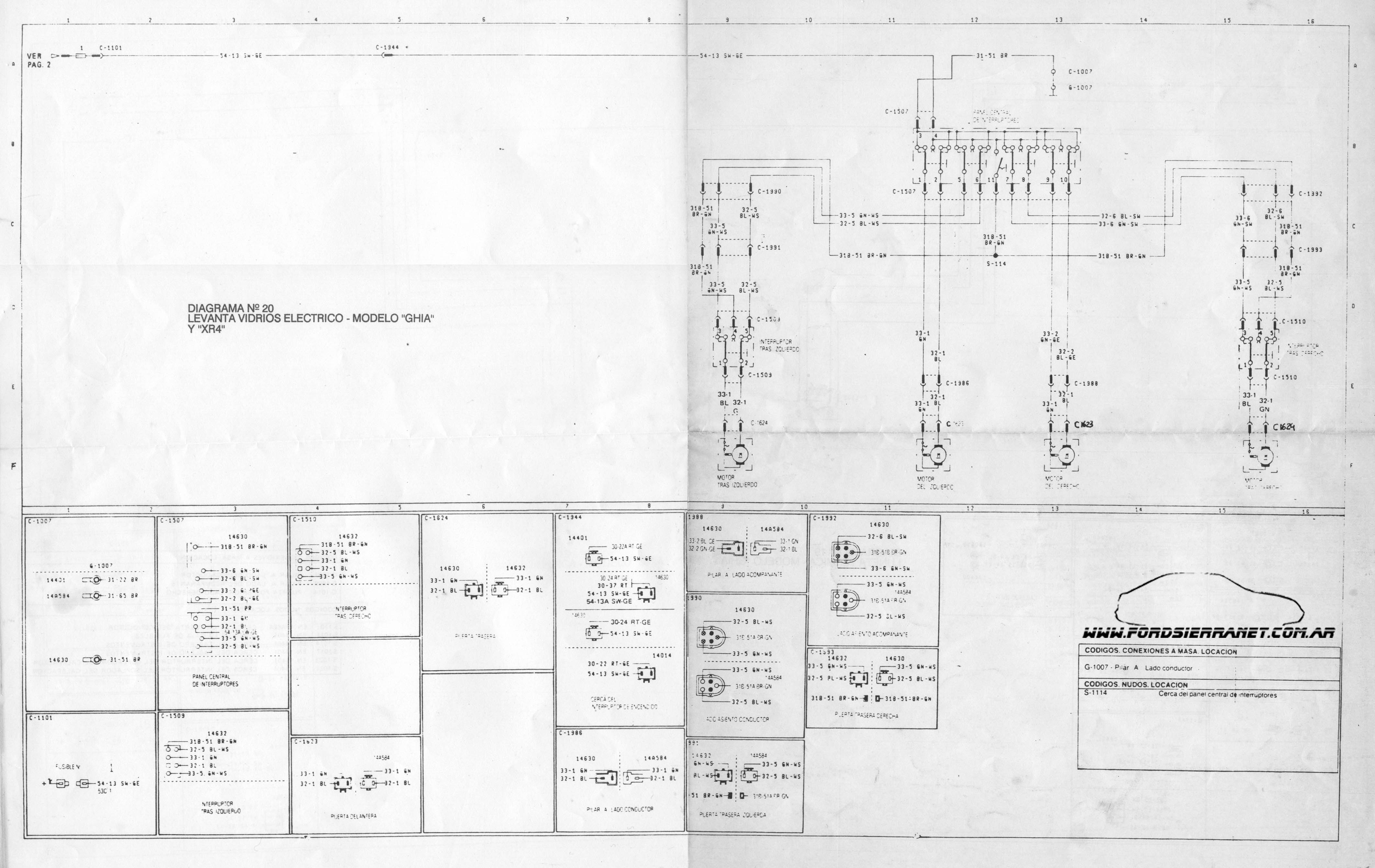

Diagrama N°20 - Levanta vidrios eléctricos - Modelo GHIA - XR4

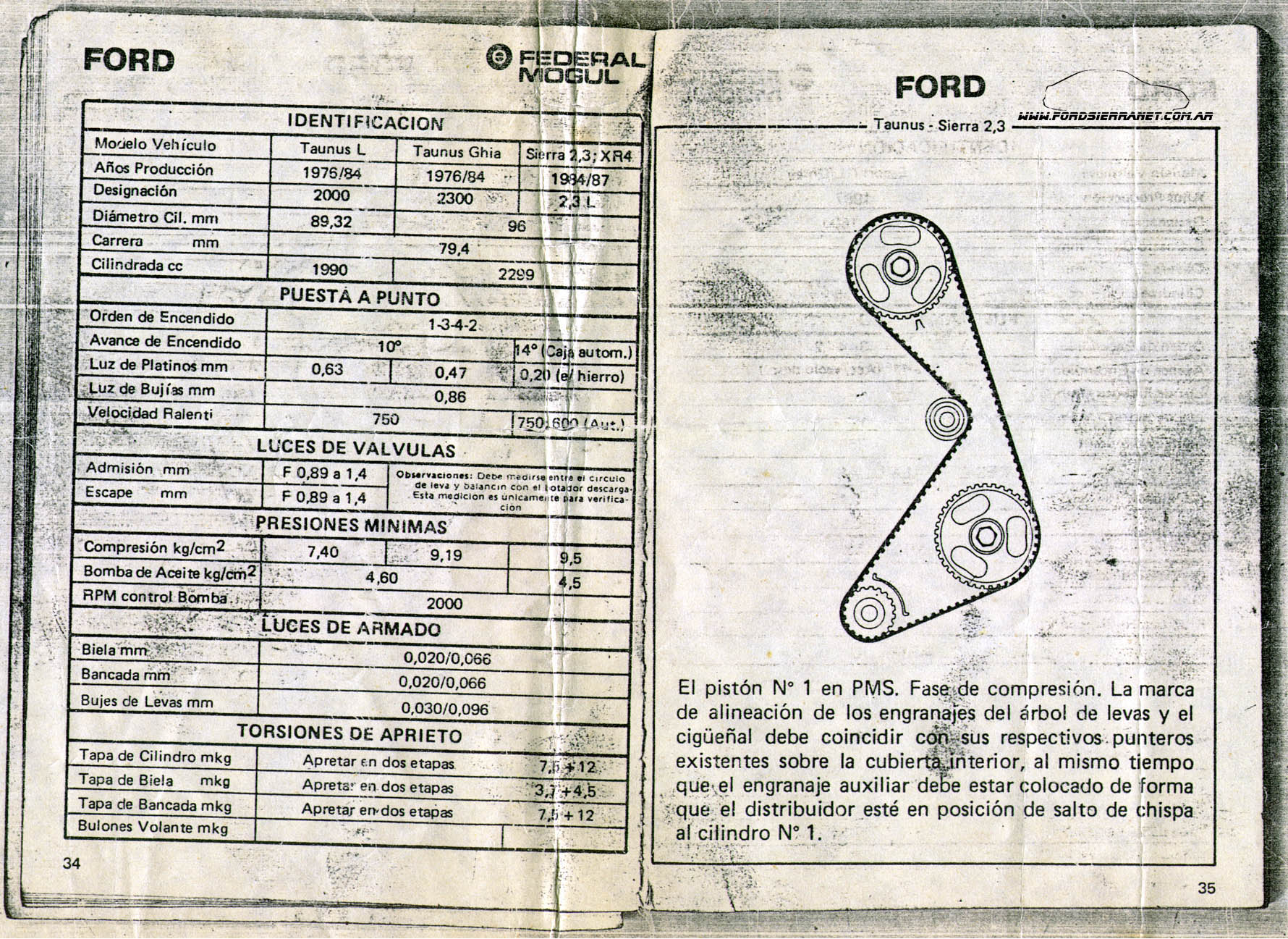

Diagrama N°21 - Identificación - Puesta a punto - Luces de válvulas - Presiones mínimas - Luces de armado - Torsiones de aprieto

Agradecemos a nuestro amigo Danisap por ceder los planos a Ford Sierra Net!!!
